Senzori optici – detectare și măsurare fără contact în aplicații industriale

Senzorii optici constituie un element cheie al sistemelor de automatizare industrială unde se impune detectarea rapidă, fiabilă și fără contact a prezenței, poziției sau deplasării obiectelor. Funcționează pe principiul emiterii și detectării radiației vizibile sau infraroșii, ceea ce le permite detectarea obiectelor indiferent de proprietățile lor electrice, conductivitate sau formă. RGB Elektronika oferă senzori optici de la producători de top pentru linii de producție, control de calitate, robotică și sisteme de sortare.

Gama include modele cu timp de răspuns sub 1 ms, domenii de detectare de la câțiva milimetri la câțiva metri și clase de protecție IP67–IP69K. Interfețe de ieșire: tranzistor PNP/NPN, IO-Link, analogică 4–20 mA, serială RS-422. Unele modele dispun de certificări ATEX și SIL 2 pentru zone cu risc de explozie și sisteme de siguranță.

Tipuri de senzori optici – tipuri și tehnologii

• Bariere optice (emițător–receptor) – domeniu maxim de detectare (până la 60 m), rezistență ridicată la interferențe luminoase. Emițătorul și receptorul se montează față în față. Fiabile în condiții dificile (praf, vapori, fum). Timp de răspuns sub 0,5 ms.

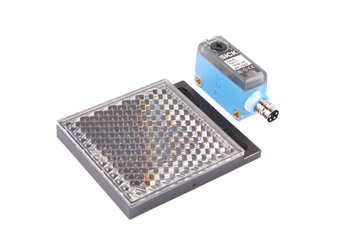

• Senzori reflex cu reflector – emițător și receptor în același corp, domeniu până la 10 m. Necesită montarea unui reflector. Utilizați când nu există spațiu pentru două elemente separate. Modele cu filtru polarizator care elimină detectările false pe suprafețe lucioase.

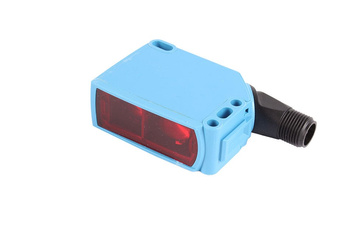

• Senzori difuzi (reflexie directă) – detectare fără elemente suplimentare, domeniu 10–2000 mm. Modele cu suprimarea fundalului (background suppression) care elimină influența substratului asupra detectării. Ideali pentru numărare, controlul prezenței pe bandă și detectarea marginilor.

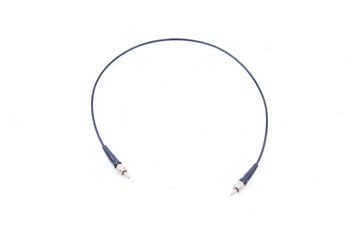

• Senzori cu fibră optică – pentru lucru la temperaturi ridicate, spații restrânse sau fluide agresive. Capete optice din oțel inoxidabil sau teflon. Domeniu până la 200 mm în modul difuz; până la 4 m cu reflector. Utilizați în tipografii, linii de ambalare și tratament termic.
• Senzori de culoare și contrast – detectarea diferențelor de culoare sau contrast ale etichetelor, codurilor și imprimărilor. Iluminare RGB sau albă, rezoluție spectrală până la ±2 nm. Aplicații: controlul calității imprimării, detectarea etichetelor incorecte, sortarea produselor după culoare.
• Senzori laser – precizie de poziționare ±0,1 mm, domeniu până la 300 mm. Clasa laser 1 (sigură). Utilizați pentru măsurarea grosimii, detectarea marginilor și verificarea prezenței elementelor mici pe PCB.

Aplicații ale senzorilor optici în industrie

• Linii de asamblare și ambalare – numărarea produselor, detectarea elementelor lipsă, controlul prezenței capacelor, dopurilor și etichetelor.
• Controlul calității și inspecție – senzori de culoare pentru verificarea imprimării, laser pentru controlul dimensiunilor și profilarea marginilor.
• Robotică și pick-and-place – determinarea prezenței și poziției pieselor pentru prinderea de brațul robotic. Timpi de reacție rapizi (<1 ms) garantează sincronizarea cu mișcarea.
• Transport și logistică – detectarea prezenței paletelor pe benzile transportoare, controlul umplerii containerelor, verificarea codurilor de bare combinată cu cititoare.
• Prelucrarea materialelor – senzori laser pentru controlul tăierii, sudării și sudării prin rezistență. Detectarea marginilor tablelor și foliilor.

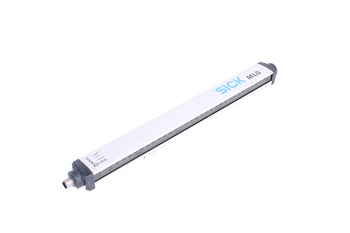

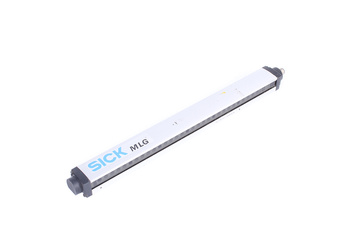

• Control acces și securitate – bariere optice multifascicul (perdele de lumină) ca perdele de siguranță cat. 4 pentru protecția zonelor periculoase.

Criterii de selecție a unui senzor optic

Alegerea unui senzor optic depinde de specificul aplicației. Următorii parametri sunt esențiali pentru configurarea sistemului de detectare:

• Domeniul de detectare – trebuie să ia în considerare toleranțele de montare și posibila mișcare a obiectului detectat
• Tipul de detectare – barieră (domeniu mai mare, rezistență maximă la interferențe) vs reflex (montare mai simplă) vs difuz (fără elemente suplimentare)
• Mediul de lucru – clasa IP, rezistența la uleiuri, stropi de sudură, iluminare ambiantă puternică (protecție anti-solare)
• Timpul de răspuns – determină viteza maximă a liniei de producție pentru care detectarea este sigură
• Interfața de ieșire – PNP/NPN pentru PLC standard; IO-Link pentru diagnosticare și configurare de la distanță; analogică pentru măsurarea continuă a distanței
